Très simple à mettre en place il vous suffit d’indiquer les réseaux concernés pour que le protocole gère le routage entre vos différents réseaux cloisonnés.
RIPv1 et RIPv2
Il existe deux versions de RIP, la deuxième étant une amélioration de la première.RIPv2 apporte les modifications suivantes à RIPv1 :
Le support du routage classless. La diffusion du masque réseau dans les mises à jour de routage. Le support de V.L.S.M. La
diffusion des mises à jour de routage s’effectue par multicast avec
l’adresse de classe D 224.0.0.9. (Avec RIPv1 les mises à jour
s’effectuent en broadcast) L’authentification
de la source de la mise à jour de routage par un texte en clair (actif
par défaut), ou un texte crypté suivant l’algorithme M.D5
(Message-Digest 5). L’utilisation
d’indicateurs de route externe (route tag) afin de pouvoir différencier
les routes apprises par d’autres protocoles de routage et redistribuées
dans RIPMaintenant que j’ai présenté le routage, la notion de dynamique, RIP et la notion de RIPv1 et v2 ; je continuerai cet article en n’utilisant que RIPv2.
Dans cet exemple j’utiliserai 3 réseaux.
192.168.1.X
192.168.2.X
192.168.3.X
La configuration de mon packet tracer est la suivante :
PC0: ip-192.168.1.10-gateway-192.168.1.254
PC1: ip-192.168.2.20-gateway-192.168.2.254
PC2: ip-192.168.3.30-gateway-192.168.3.254

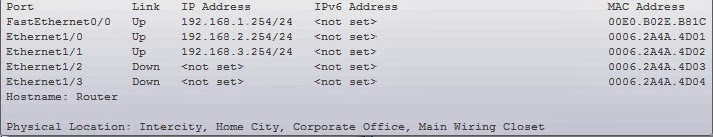

Pour mon routeur j’ai simplement utilisé 3 interface pour mes trois réseaux dans un soucis de facilité uniquement
Lorsque vous aurez mis en place cette configuration vos clients répondront au ping malgrès les diffrents cloisonnement de votre réseau.
1
2 3 4 5 |
Router>en
Router#conf t Router(config)#router rip Router(config)#version 1 / 2 Router(config-router)#network 192.168.1.0 |
Suprimer une
route
1
2 3 4 5 |
Router>en
Router#conf t Router(config)#router rip Router(config)#version 1 / 2 Router(config-router)#no network 192.168.1.0 |
